鉄骨で組まれた架台に載っているキュービクルが2基あるのですが、これを大きなキュービクル1基にするとのことで
それによる架台の改造を依頼されました。

工事前

☆第一工事

床材としてエキスパンドメタルが溶接されている状態ですがキュービクルが大きくなることにより干渉してしまいます。
また、設置予定部分に鉄骨の土台が必要となります。

干渉部分のエキスパンドメタルを撤去します。

切断前

切断後

不要な鉄骨を切断し、新たな鉄骨を設置するための取合鉄板を溶接します。

鉄骨を取付けボルト締めしペンキを塗装します。

新しいキュービクルが設置されるまでの間、落下防止のためにコンパネを張っておきました。

☆第二工事

新しいキュービクルが設置された後、撤去された小さなキュービクルの跡が大きな穴になっています。
それをふさぐ工事と、架台の半面のエキスパンドメタルを縞鋼板に張り替える工事になります。

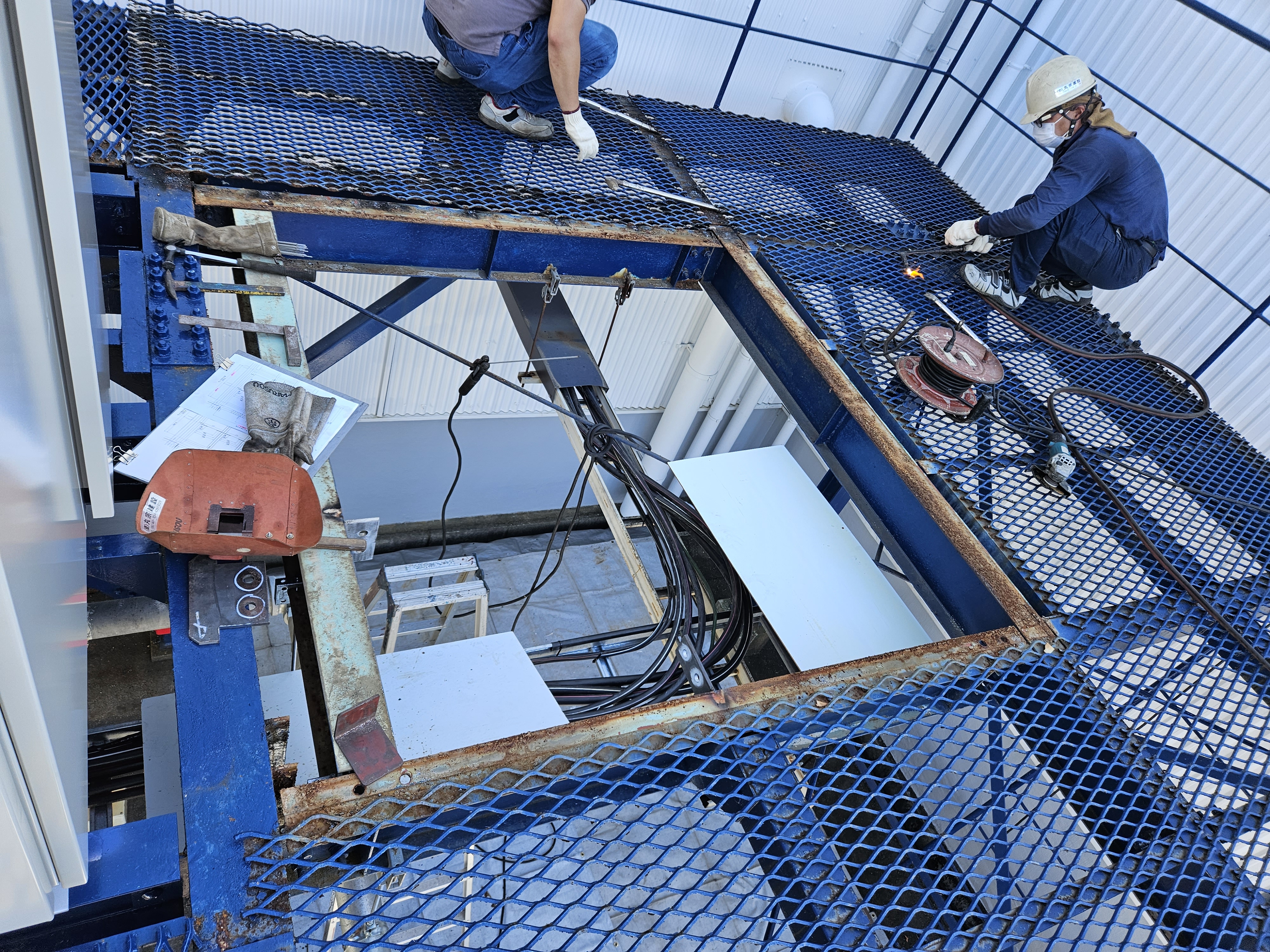

エキスパンドメタルが溶接されている箇所を溶断しながら剥がしていきます。

溶接の跡やペンキの跡があるのでグラインダーで削ります。

錆止め塗装をします。キュービクル跡に鉄骨下地を入れるための取合鉄板の溶接をし鉄骨を取付けます。

縞鋼板を荷揚げして配置します。
突起物など干渉する部分を切断加工します。
配置出来たら溶接で固定していきます。

縞鋼板に張り替えたところは雨水が垂れてこないようにしてほしいとの要望があり

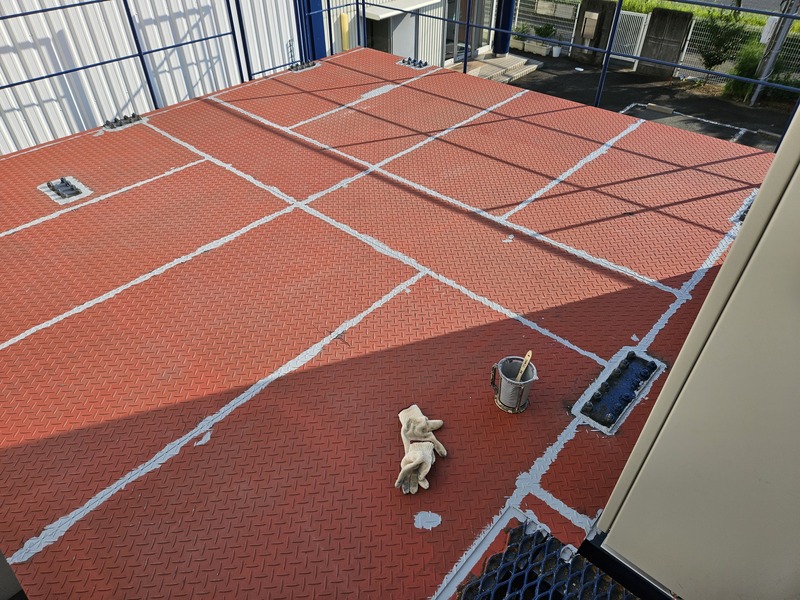

鋼板のジョイント部分からの雨の侵入を防ぐため防水塗装を施します。

写真を撮り忘れましたが、防水塗装を充分に乾かした後仕上げ塗装(ファインシリコン塗料)をし完成です。

2017年に屋根工事をしましたが、今回はその増築工事をさせていただきました。

雨よりも裏山からの落葉を防ぎたいという要望です。

鉄骨組付け

既存建物の母屋の接合

奥側の屋根が葺いてある部分が既存建物です。

工場の一画を利用して検査室を施工しました。

それほど大きな部屋ではありませんが、既存の壁があったり階段が干渉していたりと少々手間がかかりました。

既存の中二階が男性用ロッカー室のため、女性用ロッカー室を増設しました。

工事前

鉄骨工事

内装工事

製品収納倉庫が手狭になり、製品の置き場を増やすため中二階を施工しました。

施工前

鉄骨工事

完成
