工場の外階段がかなりの経年劣化により腐食

踏板の補強ができる状態ではないので踏板の撤去・交換を施した。

側板はそのまま使用。

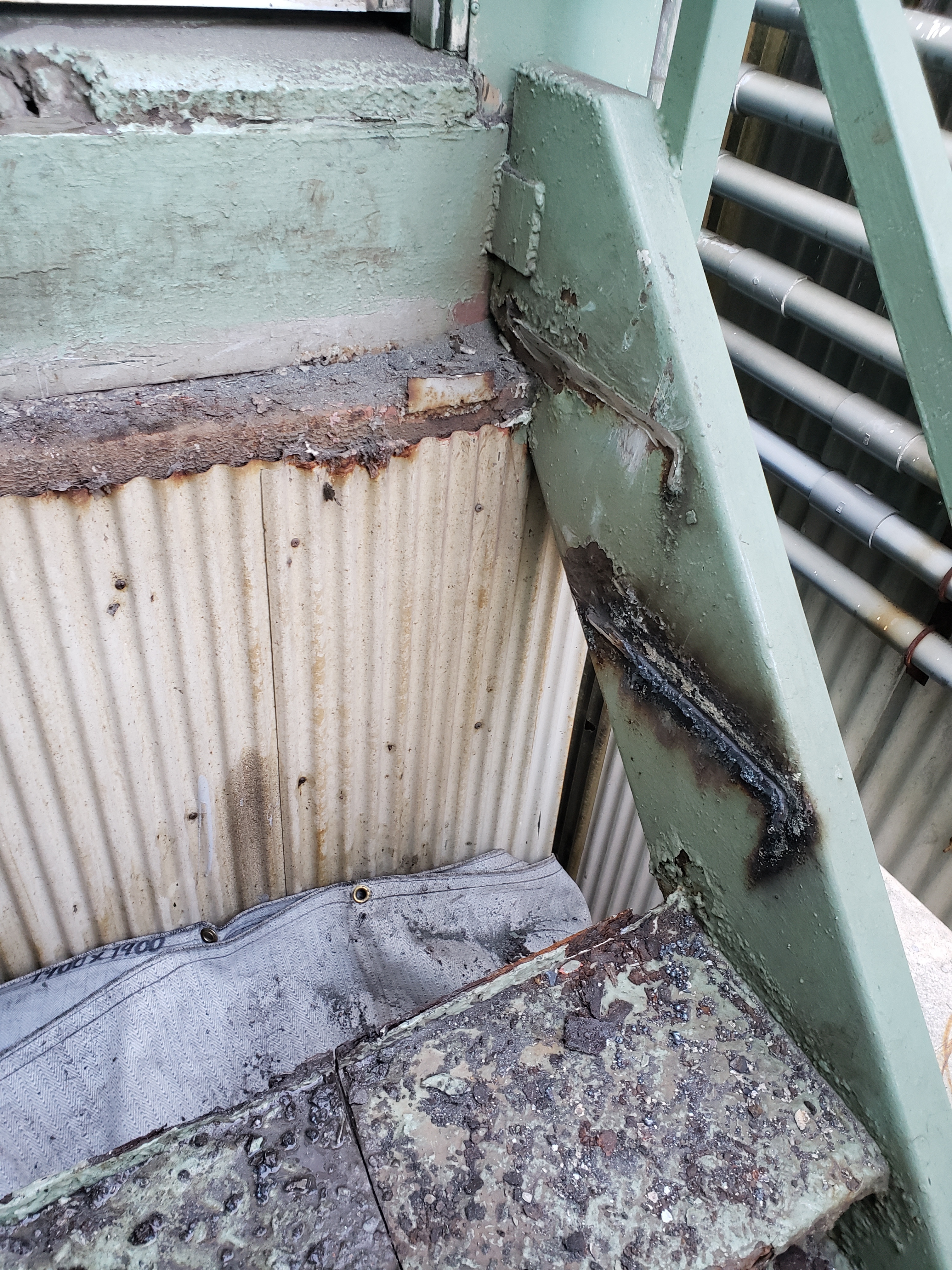

修理前状態

切断、撤去

新しい踏板鋼板の仮付け

階段の段差(蹴上げ)が均等ではなかったのでレベルチェックして揃えた

本溶接して錆止め塗装

倉庫で使っている建物を中二階にしたいとの依頼。

既存の建物の建て方が悪かったのかスパン(寸法値)や直角・垂直など各所で不具合を確認。

基準となるライン(スミ)を仮定して鉄骨加工したのでCAD現寸加工図作成に時間を要した。

現場での取合板溶接(事前工事)

鉄骨建方

配線部分の欠き込み

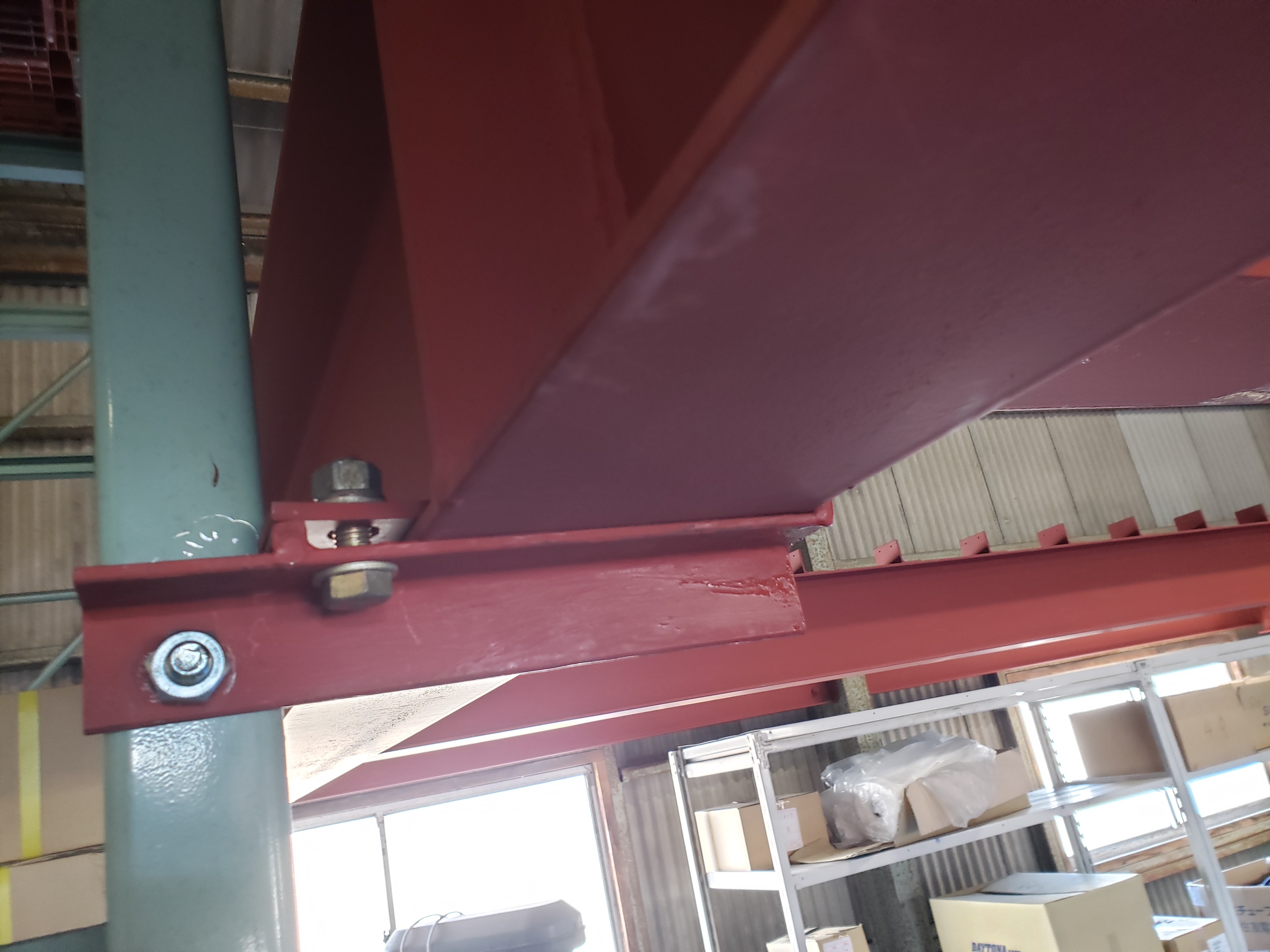

隣接する鉄骨棚との接合

製品出荷場の中二階工事

鉄骨工事

柱は既存の床コンクリートにケミカルアンカーで固定

鉄骨で組まれたクレーンですが野外で海も近く経年による劣化もみられるため、接合部の補強を施しました。

高所作業車で現場状況を目視し腐食部を鋼板にて溶接補強しました。

作業前①

作業後①

作業前②

作業後②

作業前③

作業後③

その後、塗装工事が行われました
